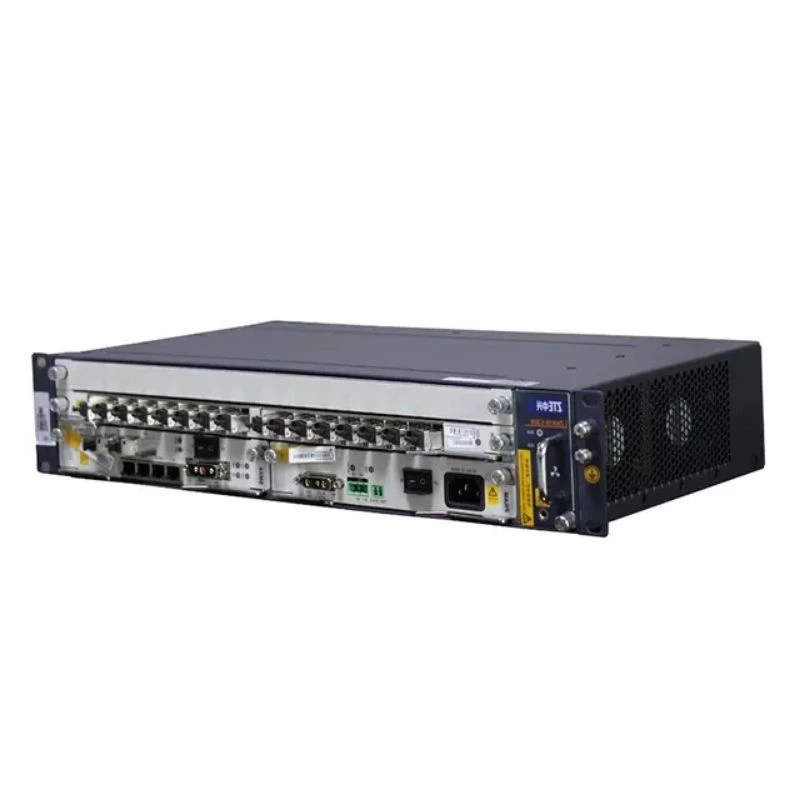

Config awal ZTE C6xx Titan OLT
Pada postingan ini, kami menunjukan langkah demi langkah untuk konfigurasi OLT awal dan untuk mengatur konektivitas IP pada OLT Seri ZTE TITAN C6xx. Setelah menyelesaikan langkah-langkah ini, Anda siap untuk menghubungkan OLT Anda ke SmartOLT.
Langkah pertama: Hubungkan ke OLT dengan kabel serial yang disediakan, gunakan konverter Serial-ke-USB jika diperlukan.
Tidak ada alamat IP pabrik dan biasanya tidak ada nama pengguna/kata sandi default seperti zte/zte , jadi konfigurasi awal harus dilakukan melalui terminal serial. Untuk koneksi ini, Anda akan menggunakan port yang diberi label CON .
Kata sandi default untuk hak akses ” enable ” adalah zxr10 .
Gunakan kabel serial ZTE asli yang disertakan dalam kotak C6xx, kabel tersebut memiliki susunan pin khusus . Kabel Cisco atau Huawei TIDAK kompatibel. Sambungkan kabel ke port CON pada OLT. Sambungkan ujung lainnya ke PC Anda, kemungkinan besar menggunakan konverter Serial-ke-USB. Anda dapat menggunakan terminal serial PuTTY untuk terhubung ke OLT, menggunakan parameter 115200-8-N-1. Untuk mengetahui port COM yang benar yang digunakan oleh konverter Serial-USB, lihat di Pengelola Perangkat sistem operasi (Windows+X) — pada bagian Port (COM&LPT).
Pada saat ini, hubungkan juga OLT dan Router dengan kabel LAN, menggunakan manajemen yang diberi label MGMT . Posisi OLT berada dalam grup port yang sama dengan port CLK, ALM, dan CON.
Port MGMT adalah port terisolasi yang dirancang hanya untuk keperluan manajemen . Port ini tidak dapat digunakan untuk mentransfer lalu lintas pelanggan – port ini juga disebut port manajemen OOB (Out Of Band).
Beginilah tampilan konsol saat Anda terhubung:
[Ctrl-A adalah tombol awalan] ************************************************************************* Selamat datang di produk ZXAN C300 dari ZTE Corporation ************************************************************************* Waktu login terakhir adalah 08.20.2020-20:20:00:00:00:00. Kegagalan otentikasi terjadi sejak saat itu. ZXAN> enable Kata sandi: zxr10 ZXAN#
Langkah kedua: Konfigurasikan Alamat IP pada antarmuka mgmt_eth , dan tambahkan gateway default, lalu simpan konfigurasi. Gateway default harus ditambahkan di “vrf mng” hanya jika antarmuka manajemen (mgmt_eth) akan digunakan. Jika Anda akan menggunakan antarmuka VLAN untuk manajemen, “vrf mng” tidak diperlukan.
ZXAN# conf t ZXAN(config)# interface mgmt_eth ZXAN(config-if)# ip address [ IP ] [ Netmask ] ZXAN(config-if)# exit ZXAN(config)# ip route vrf mng 0.0.0.0 0.0.0. [GATE] [WAIP] dari WAIP. ZXAN(config)# exit ZXAN# write Write DB OK! Membangun konfigurasi... ....[OK]. ZXAN#
Periksa status kartu menggunakan perintah: show card (berikut adalah contohnya)
ZXAN# show card Shelf Slot CfgType CardName Port HardVer Status -------------------------------------------------- 1 1 1 GFGH GFGH 16 V1.0.0 INSERVICE 16 GFGH GFGH 21.0. V1.0.0 INSERVICE 1 3 FCSDA FCSDA 0 V1.0.0 INSERVICE 1 4 SPUF 4 OFFLINE 1 5 SPUF SPUF 4 V1.0.0 INSERVICE 1 6 PRSF PRSF 0 V1.0.0 INSERVICE
Langkah ketiga:
Buat templat otentikasi lokal dan nama pengguna/kata sandi khusus.
Nama pengguna/kata sandi ini akan digunakan oleh SmartOLT untuk terhubung ke OLT Anda.
conf t
aaa-authentication-template 2001
aaa-authentication-type local
exit
aaa-authorization-template 2001
aaa-authorization-type local
exit
system-user
authorization-template 1
bind aaa-authorization-template 2001
local-prilege-level 15
exit
authentication-template 1
bind aaa-authentication-template 2001
exit
user-name smartoltusr
bind authentication-template 1
bind authorization-template 1
password [ kata sandi yang kuat yang dihasilkan ]
exit
Langkah keempat:
Aktifkan telnet
conf t
line telnet server enable
Pada tahap ini, OLT Anda siap dihubungkan dengan sistem SmartOLT.
Buka situs smartolt.com Anda, masuk ke Pengaturan — OLT — Tambah OLT .
Isi kolom yang ditampilkan, dan klik tombol Simpan .
Pengaturan lainnya (Jika Anda menggunakan SmartOLT, ini dikonfigurasi secara otomatis, tidak perlu dikonfigurasi secara manual):
conf t
auto-write everyday 18:00:00
ntp server 20.101.57.9 priority 1 version 4
ntp server 216.239.35.4 priority 2 version 4
Anda dapat mengkonfigurasi alamat IP “in-band”
4 ntp tidak merekomendasikan skenario ini karena jika terjadi loop di ONT, yang tidak terdeteksi oleh ONT/OLT dan port uplink dimatikan oleh perangkat uplink sebagai reaksi terhadap loop tersebut, Anda juga akan kehilangan konektivitas IP dengan OLT.
conf t
vlan 300
exit
interface vlan300
ip address [IP] [MASK]
exit
ip route 0.0.0.0 0.0.0.0 [IP OF THE GATEWAY]
Ingat! VLAN harus diberi tag pada Uplink yang akan digunakan:
conf t
interface xgei-1/10/1
switchport mode trunk
switchport vlan 300 tag
exit
Memeriksa tabel routing: : gateway default yang ada dan menambahkan yang lain menghapusinginshow ip forwarding route
ZXAN# ZXAN(config)# ip route 0.0.0.0 0.0.0.0 [IP GATEWAY]
